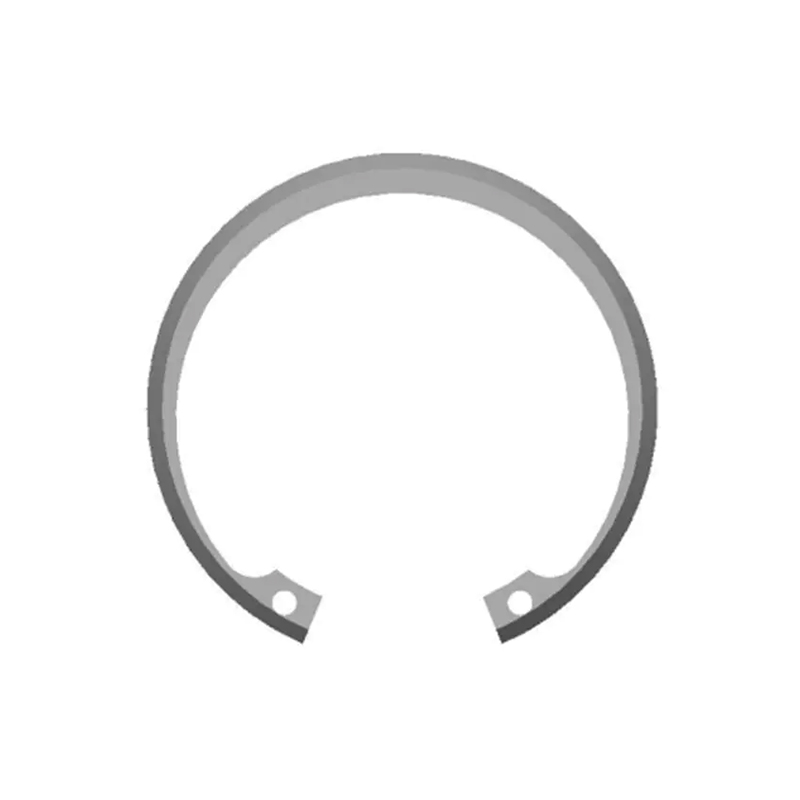

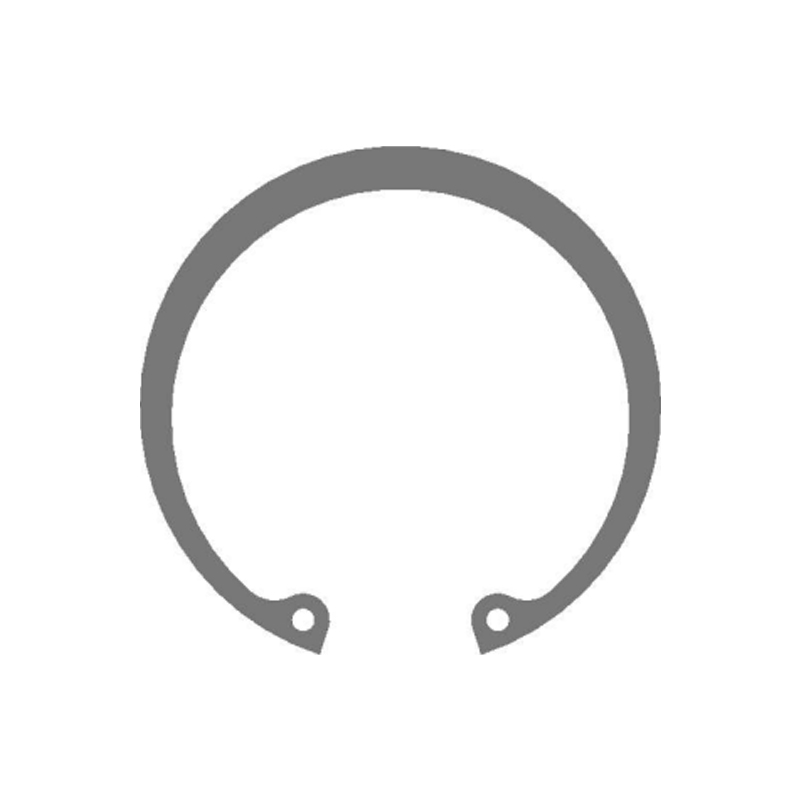

Panloob na pagpapanatili ng singsing . Inhinyero upang umupo sa loob ng isang uka sa loob ng isang hubad o pabahay, ang mga singsing na ito ay nagbibigay ng kritikal na pagpapanatili ng ehe para sa mga bahagi tulad ng mga bearings, gears, o iba pang mga elemento ng pag-load. Ang kanilang utility ay sumasaklaw sa aerospace, automotive, mabibigat na makinarya, medikal na aparato, at mga elektronikong consumer - anumang aplikasyon kung saan kritikal ang pag -optimize ng axial at space. Ang artikulong ito ay nagbibigay ng isang malalim na teknikal na paggalugad ng mga panloob na pagpapanatili ng mga singsing, na nakatuon sa kanilang mga mekaniko ng pagganap, materyal na agham, tolerancing ng katumpakan, at disenyo na tiyak na aplikasyon.
1. Pag -andar ng Engineering at control ng pag -load ng axial
Hindi tulad ng mga may sinulid na mga fastener o mga sangkap na press-fit, ang mga panloob na pagpapanatili ng mga singsing ay nag-aalok ng mga hindi dumi, hindi permanenteng pagpapanatili ng ehe nang hindi sinasakripisyo ang pag-access sa bahagi. Kapag nakaupo sa isang makina na uka sa loob ng isang bore, ang mga singsing na ito ay nagbibigay ng isang mekanikal na paghinto na lumalaban sa loob ng paggalaw ng axial ng mga panloob na sangkap. Ang mga ito ay gumana sa pamamagitan ng pagbabago ng stress ng radial sa lakas ng paghawak ng ehe, pamamahagi ng pag -load kasama ang uka habang pinapanatili ang pagkakahanay ng baras.
Ang pagganap ng isang panloob na pagpapanatili ng mga bisagra ng singsing sa maraming magkakaibang mga variable:
-
Groove Geometry : Ang lapad, lalim, at sulok radii ay direktang nakakaapekto sa pamamahagi ng stress at pagiging maaasahan ng pagpapanatili.
-
Presyon ng pader ng radial : Tinukoy ng pagkagambala sa pagkagambala at higpit ng singsing, tinutukoy nito kung paano ligtas ang singsing na nananatiling nakaupo sa ilalim ng impluwensya ng thermal o vibrational.
-
Axial retention load : Kinakalkula bilang isang function ng singsing na cross-section, lakas ng ani ng materyal, at lugar ng contact sa ibabaw.
Ang wastong engineering ay nangangailangan na ang pagpapaubaya ng uka ay sumunod sa ISO 13906 o ASME B18.27 na pamantayan, depende sa mga kasanayan sa rehiyon at mga kinakailangan sa industriya.
2. Mga pagsasaalang -alang sa materyal at pag -uugali ng metalurhiko
Ang pagpili ng materyal para sa mga panloob na singsing sa pagpapanatili ay hinihimok ng mga kinakailangan sa mekanikal na stress, pagkakalantad ng kemikal, at mga kondisyon sa kapaligiran. Ang mga singsing na may mataas na pagganap ay karaniwang gawa-gawa mula sa:
-
Carbon Spring Steel (SAE 1070–1090) : Nag -aalok ng mataas na lakas ng ani at paglaban sa pagkapagod; Karaniwang ginagamot ng init upang ma-optimize ang puwersa ng pagpapanatili.
-
Hindi kinakalawang na asero (AISI 302, 316) : Nagbibigay ng higit na mahusay na paglaban sa kaagnasan para sa pagproseso ng pagkain, medikal, o mga aplikasyon sa dagat.
-
Beryllium tanso at tanso ng posporo : Ginamit sa mga hindi magnetikong o electrically conductive na kapaligiran.
-
Titanium Alloys : Mas gusto para sa sensitibo sa timbang, mataas na pagganap na aerospace at biomedical na aparato.
Ang mga hakbang sa pagproseso ng post tulad ng shot peening, passivation, o pospeyt coating ay nagpapaganda ng buhay ng pagkapagod, proteksyon ng kaagnasan, o kontrol ng alitan depende sa inilaan na aplikasyon.
3. Paggawa ng Precision at Tolerance Engineering
Ang paggawa ng mga panloob na singsing sa pagpapanatili ay nagsasangkot ng mga proseso ng stamping o coiling na proseso, na sinusundan ng paggamot ng init at pag-conditioning sa ibabaw. Ang mga dimensional na pagpapaubaya ay kritikal, lalo na sa mga awtomatikong o high-speed na mga sistema ng pagpupulong, kung saan kahit na ang mga menor de edad na paglihis ay maaaring magresulta sa pagkabigo ng pagpasok o nakompromiso na pagpapanatili.
Kasama sa mga kritikal na sukat:
-
Libreng diameter at kapal ng dingding : Pamahalaan ang lakas ng pagpasok at akma sa uka.
-
Diameter ng Groove at lalim na pagiging tugma : Kailangang tumugma sa pinalawak na estado ng singsing habang tinitiyak ang ligtas na pag -upo sa ilalim ng pag -load ng ehe.
-
Edge Chamfer at Burr Control : Mahalaga upang maiwasan ang pinsala sa mga katabing sangkap sa panahon ng pag -install o operasyon.
Ang advanced na kontrol ng kalidad gamit ang mga laser micrometer, optical comparator, at mga profilometer ng ibabaw ay nagsisiguro na pagsunod sa mga guhit ng engineering at pagiging maaasahan ng pag -andar sa serbisyo.
4. Mga diskarte sa pag -install at pag -optimize ng pagpapanatili
Ang pag -install ng mga panloob na pagpapanatili ng singsing ay karaniwang gumagamit ng mga dalubhasang plier, awtomatikong pagpasok ng machine, o mga pagpindot sa pneumatic/haydroliko, depende sa scale ng produksyon at geometry ng singsing. Ang mga kadahilanan na nakakaimpluwensya sa matagumpay na pag -install ay kasama ang:
-
Mga limitasyon sa pagpapapangit ng radial : Ang labis na pagpapalawak ay maaaring magresulta sa permanenteng plastik na pagpapapangit, pagbabawas ng pag-igting sa tagsibol.
-
Ang kalinisan ng uka at pagtatapos ng ibabaw : Ang mga kontaminado o pagkamagaspang ay maaaring makagambala sa wastong pag -upo o mapabilis ang pagsusuot.
-
Orientation ng pagpupulong : Para sa mga high-speed rotary application, ang orientation na may kaugnayan sa direksyon ng stress ay maaaring makaapekto sa pangmatagalang pagpapanatili.
Sa mga sistemang pangkaligtasan-kritikal, ang may hangganan na pagmomolde ng elemento (FEM) ay ginagamit upang gayahin ang mga konsentrasyon ng stress sa panahon ng pag-install at sa paggamit ng pagpapatakbo, na tumutulong sa mga inhinyero na pinuhin ang geometry ng groove at pagpili ng materyal.
5. Mga Tungkulin sa Tiyak na Application at Pagsasama ng System
Ang mga panloob na singsing sa pagpapanatili ay na -deploy sa isang malawak na hanay ng mga kapaligiran, bawat isa ay nagpapataw ng mga natatanging hamon sa disenyo:
-
Automotive Transmissions : Kailangang mapaglabanan ang pag -load ng cyclical, mataas na temperatura, at hydraulic pressure habang pinapanatili ang katumpakan na katumpakan sa ilalim ng panginginig ng boses.
-
Mga aparatong medikal : Nangangailangan ng mga biocompatible na materyales at micro-tolerance na katha, lalo na sa minimally invasive instrumento o mga implantable na aparato.
-
Aerospace Actuation Systems : Hinihiling ang matinding lakas-sa-timbang na mga ratios, mababang outgassing, at paglaban sa mekanikal na pagkapagod sa pagbabagu-bago ng mga thermal rehimen.
-
Mga elektronikong consumer : Gumamit ng mga miniaturized variant sa mga mekanismo tulad ng rotary knobs, mga module na nakatuon sa lens, at mga sistema ng pagmamaneho, pag -prioritize ng katumpakan at tibay sa mga compact form factor.
Bilang karagdagan, ang mga pinagsamang disenyo ngayon ay nag-embed ng pagpapanatili ng mga singsing sa loob ng mga sub-pagpupulong para sa modularity, pag-aayos, at pagbawas ng timbang-isang lumalagong takbo sa pag-iisip ng mataas na kahusayan.
6. Mga mode ng pagkabigo at pagganap ng siklo ng buhay
Sa kabila ng kanilang pagiging simple, ang mga panloob na pagpapanatili ng mga singsing ay maaaring mabigo sa ilalim ng ilang mga kundisyon. Kasama sa mga karaniwang mode ng pagkabigo:
-
Paggugupit sa labas ng uka : Dahil sa labis na pag -load ng axial o hindi wastong mga sukat ng uka.
-
Pagkapagod ng pag -crack : Sanhi ng paulit -ulit na paglo -load na lampas sa mga limitasyon ng disenyo o mga depekto ng microstructural sa materyal na singsing.
-
Gumapang o nagpapahinga : Lalo na sa mga singsing na batay sa polymer sa ilalim ng thermal cycling.
-
Henerasyon ng mga labi : Nagreresulta mula sa singsing/uka fretting o kaagnasan sa ibabaw, potensyal na kontaminado ang mga sensitibong sistema.
Ang mga diskarte sa pagpapagaan ay nagsasangkot ng pag -upgrade ng materyal, pinahusay na paggamot sa ibabaw, tumpak na pagpapaubaya, at mahuhulaan na pag -iskedyul ng pagpapanatili.
Malayo sa pagiging mga passive na sangkap lamang, panloob na pagpapanatili ng mga singsing ay naglalagay ng isang tagpo ng mga mekanika ng katumpakan, engineering engineering, at pagsasama ng system. Ang kanilang papel sa pagpapanatili ng integridad ng axial sa loob ng mga compact na asembliya ay binibigyang diin ang kahalagahan ng mahigpit na disenyo at mga kasanayan sa pagmamanupaktura. Habang ang mga sistemang pang-industriya ay patuloy na miniaturize at pagtaas ng pagiging kumplikado, ang demand para sa mataas na pagganap, ang mga singsing na tiyak na application ay lalago lamang. Ang mga pag-unlad sa hinaharap ay maaaring tumuon sa mga matalinong materyales, mga geometry sa self-locating, o mga naka-embed na sensor-na pinalawak ang mga kakayahan ng mahahalagang ito ay madalas na hindi pinapahalagahan na elemento ng mekanikal.
