Ang mga bilog, na kilala rin bilang pagpapanatili ng mga singsing o snap singsing, ay mga mahahalagang sangkap na ginagamit upang ma -secure ang mga bahagi sa isang baras o sa loob ng isang pabahay. Sa kabila ng kanilang maliit na sukat, gumaganap sila ng isang kritikal na papel sa pagpapanatili ng mga asembleya sa lugar, lalo na sa mga mekanikal na sistema na may umiikot o sliding na mga bahagi. Kabilang sa mga pinaka -karaniwang uri ay Panloob na mga bilog at Panlabas na mga bilog . Habang naghahain sila ng mga katulad na layunin - ang pag -iwas sa pag -ilid ng paggalaw ng mga sangkap - ang kanilang disenyo, pag -andar, at pag -install ay kapansin -pansin na naiiba.
Sa artikulong ito, galugarin namin ang Mga pangunahing pagkakaiba sa pagitan ng panloob at panlabas na mga bilog , kabilang ang kanilang istraktura, application, mga pamamaraan ng pag -install, at kung paano pumili ng tamang uri para sa iyong mga pangangailangan.
Ano ang mga bilog?
Ang mga bilog ay semi-nababaluktot na mga singsing na metal na umaangkop sa mga makina na grooves sa isang boe (hole) o sa isang baras. Kumikilos sila bilang mga mekanikal na fastener, pinipigilan ang mga sangkap mula sa pag -slide o paglilipat sa kahabaan ng axis. Ang mga bilog ay karaniwang ginawa mula sa spring steel o hindi kinakalawang na asero, na nag -aalok ng pagkalastiko at lakas na kinakailangan para sa paulit -ulit na pagpupulong at pag -disassembly.
Ang mga bilog ay dumating sa iba't ibang mga disenyo, ngunit ang dalawang pangunahing uri ay:
Panloob na mga bilog - magkasya sa isang uka sa loob ng isang hubad o pabahay
Panlabas na mga bilog - magkasya sa isang uka sa labas ng isang baras
1. Disenyo at istraktura

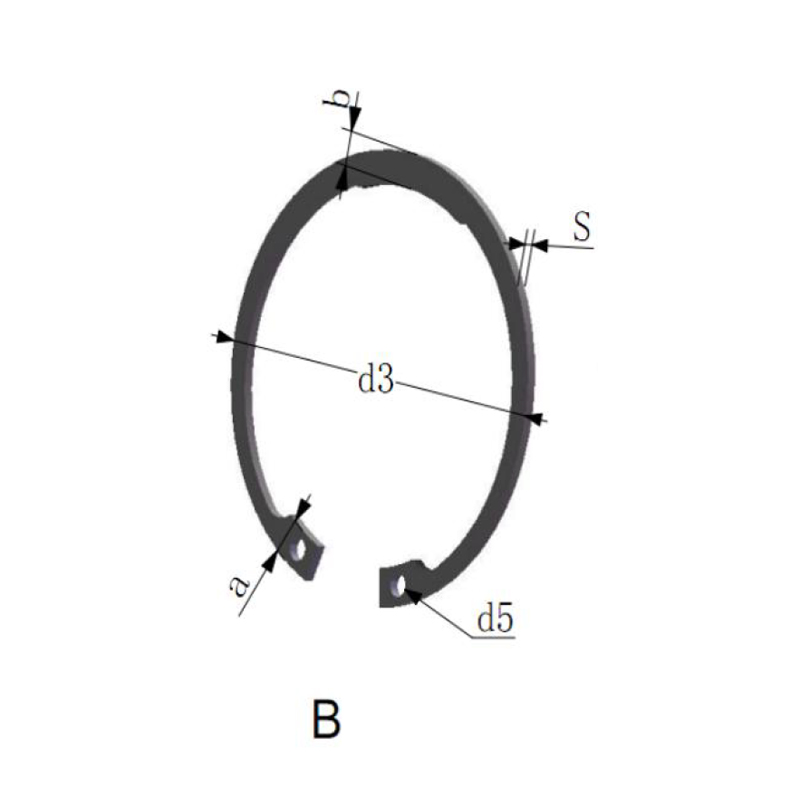

Panloob na mga bilog
Hugis upang magkasya sa loob ng Panloob na diameter ng isang cylindrical bore o pabahay
Ang mga dulo ay karaniwang nilagyan ng maliliit na butas o lug para sa mga Circlip Pliers
Compress kapag naka -install, nag -aaplay ng panlabas na presyon upang hawakan ang kanilang sarili sa lugar
Panlabas na mga bilog
Dinisenyo upang balutin ang Panlabas na diameter ng isang baras
Tampok na bukas na mga dulo na lumalawak sa panahon ng pag -install
Kontrata sa baras ng baras, nag -aaplay ng panloob na presyon upang manatiling nakaupo
2. Pag -install at Pag -alis
Ang parehong uri ng mga bilog ay nangangailangan ng mga espesyal na plier, na kilala bilang circlip pliers o mga plier ng singsing ng snap, na may mga tip na umaangkop sa mga butas sa mga dulo ng bilog.
Pag -install ng mga panloob na bilog:
Gumamit Panloob na Circlip Pliers na may mga tip sa panlabas na pagbubukas
Ipasok ang mga tip sa mga butas ng bilog, i -compress ang singsing, at ipasok ito sa panloob na uka ng bore
Pakawalan upang payagan ang bilog na mag -snap sa lugar
Pag -install ng Panlabas na Circlips:
Gumamit Panlabas na Circlip Pliers na may mga tip sa panloob na pagsasara
Ipasok ang mga tip, palawakin ang bilog, at i -slide ito sa baras sa uka
Ilabas upang maupo ang singsing na snugly sa posisyon
Ang pag -alis ay simpleng baligtad ng pag -install, gamit ang parehong uri ng mga plier.
3. Mga Aplikasyon
Ang pangunahing pagkakaiba sa mga aplikasyon ay nakasalalay kung ang sangkap ay kailangang mapigilan sa loob ng isang butas o sa isang baras.
Ang mga panloob na bilog ay ginagamit sa:
Maiwasan ang mga sangkap mula sa pag -slide sa labas ng Bores o cylindrical housings
Hawakan ang mga bearings, manggas, o bushings sa loob ng isang butas
Karaniwan sa mga paghahatid ng automotiko, hydraulic cylinders, at mga housings ng gear
Ang mga panlabas na bilog ay ginagamit sa:
Panatilihin ang mga bahagi mula sa pag -slide sa a umiikot na baras o ehe
Ang mga secure na gears, pulley, o mga bearings sa lugar
Madalas na matatagpuan sa mga de -koryenteng motor, drive shaft, at mga tool sa tool ng makina
4. Mga kalamangan at pagsasaalang -alang
| Tampok | Panloob na mga bilog | Panlabas na mga bilog |
| Pag -mount ng lokasyon | Sa loob ng isang hubad o pabahay | Sa paligid ng isang baras |
| Puwersa ng pag -install | Naka -compress sa panahon ng pag -install | Pinalawak sa panahon ng pag -install |
| Direksyon ng pag -load | Lumalaban sa puwersa na nagtutulak palabas | Lumalaban sa puwersa na nagtutulak papasok |
| Karaniwang paggamit | Pagpapanatili ng pabahay | Pagpapanatili ng baras |
Panloob na Circlip Pros:
Pinoprotektahan ang mga sangkap sa loob ng mga selyadong kapaligiran
Nabawasan ang panganib ng panlabas na kontaminasyon
Malinis, flush tapusin na may mas kaunting mga nakausli na bahagi
Panlabas na Circlip Pros:
Madaling suriin at palitan
Malakas na pagkakahawak ng radial sa umiikot na mga shaft
Madalas na mas madaling mag -install sa mga bukas na sistema
5. Materyal at coatings
Ang parehong uri ay karaniwang gawa sa:
Carbon Spring Steel - Matibay, na may mataas na lakas ng makunat
Hindi kinakalawang na asero -Ang kaagnasan ay lumalaban para sa mga kapaligiran sa dagat o pagkain
Pospeyt o itim na coatings ng oxide - Bawasan ang alitan at pigilan ang kaagnasan
Mga pagpipilian na naka-plate na zinc - Para sa idinagdag na paglaban sa kalawang at visual na kaibahan
Ang ilang mga application ay maaaring mangailangan ng mga heat-treated circlips para sa mas mataas na paglaban sa pag-load o mga non-magnetic alloy sa mga sensitibong kapaligiran.
6. Mga Pamantayan at Laki
Sinusunod ng mga bilog ang mga pamantayang sukat ayon sa mga pamantayang pang -internasyonal:
DIN 472 - Panloob na mga bilog para sa mga bores
DIN 471 - Panlabas na mga bilog para sa mga shaft
ANSI/ASME B18.27 - Pamantayang Pamantayan sa Snap ng North American
Laging piliin ang tamang sukat batay sa diameter ng uka at kapal ng singsing. Ang hindi maayos na sizing ay maaaring humantong sa pagkabigo ng bilog, na maaaring maging sanhi ng pinsala sa makinarya o mga panganib sa kaligtasan.
7. Pagpili sa pagitan ng panloob at panlabas na mga bilog
Kapag pumipili ng isang bilog, tanungin ang sumusunod:
Ay matatagpuan ang sangkap sa loob ng isang pabahay or sa isang baras ?
Ano ang Inaasahang direksyon ng pag -load ng axial ?
Magkano puwang ng pagpupulong Magagamit ba?
Ano ang Mga kondisyon sa kapaligiran (kahalumigmigan, temperatura, kemikal)?
Ay Regular na pagpapanatili O kinakailangan ng disassembly?
Para sa mga proyekto na kinasasangkutan ng parehong panloob at panlabas na koneksyon, karaniwan itong gamitin Parehong uri ng mga bilog Sama -sama, ang bawat paghahatid ng isang tiyak na pag -andar ng pagpapanatili.
Konklusyon
Bagaman katulad sa konsepto, Panloob at panlabas na mga bilog Maglingkod ng mga natatanging layunin at naaayon sa iba't ibang bahagi ng mga mekanikal na pagtitipon. Ang pag -unawa sa pagkakaiba sa pagitan nila - kung paano nila mai -install, kung saan umaangkop, at kung paano ito gumana - ay mahalaga upang matiyak ang ligtas, ligtas, at epektibong disenyo ng makinarya.
Kung nagtatrabaho ka sa mga pang -industriya na kagamitan, mga sistema ng automotiko, o mga tool ng katumpakan, ang pagpili ng tamang uri ng bilog at laki ay susi sa pagpapanatili ng pagganap at pagliit ng pagsusuot sa paglipas ng panahon. Kapag nag -aalinlangan, sumangguni sa mga pamantayan sa industriya o kumunsulta sa isang tagagawa upang mahanap ang tamang akma para sa iyong aplikasyon.
Sa pamamagitan ng pag -master ng mga maliliit ngunit makapangyarihang sangkap, masisiguro ng mga inhinyero at tekniko na ang mga umiikot na bahagi ay manatiling ligtas, ang mga gumagalaw na sangkap ay mananatiling nakahanay, at ang mga mekanikal na sistema ay gumana nang ligtas at maayos.
