High-load Belleville Spring Washer-DIN2093

Ang mga spring ng disc ay mga espesyal na bukal na conical sa direksyon ng ehe at sumailalim sa mga naglo -load. Matapos ma -deform sa pamamagitan ng pag -load, nai -save nila ang isang tiyak na halaga ng potensyal na enerhiya, at kapag ang mga bolts ay lumilitaw na slack, ang disc springs ay naglalabas ng bahagi ng potensyal na enerhiya upang mapanatili ang presyon sa pagitan ng mga koneksyon ng flange upang matugunan ang mga kinakailangan sa sealing. Ang pamamahagi ng stress ng mga spring ng disc ay bumababa nang pantay mula sa loob hanggang sa labas, na maaaring makamit ang epekto ng mababang stroke at mataas na lakas ng kabayaran. Ginagamit ang mga ito sa isang malawak na hanay ng mga aplikasyon. Sa mga kagamitan sa mekanikal at mga produktong elektroniko, maaari itong epektibong maiwasan ang pag -loosening, unan ng pagsipsip ng shock, protektahan ang mga fastener at mabawasan ang pagsusuot.

Materyal: 51crv4, 50crv4, 50crva, 60si2mn, atbp.

Paggamot sa ibabaw: Phosphating, dacromet, jumet, atbp. $ $

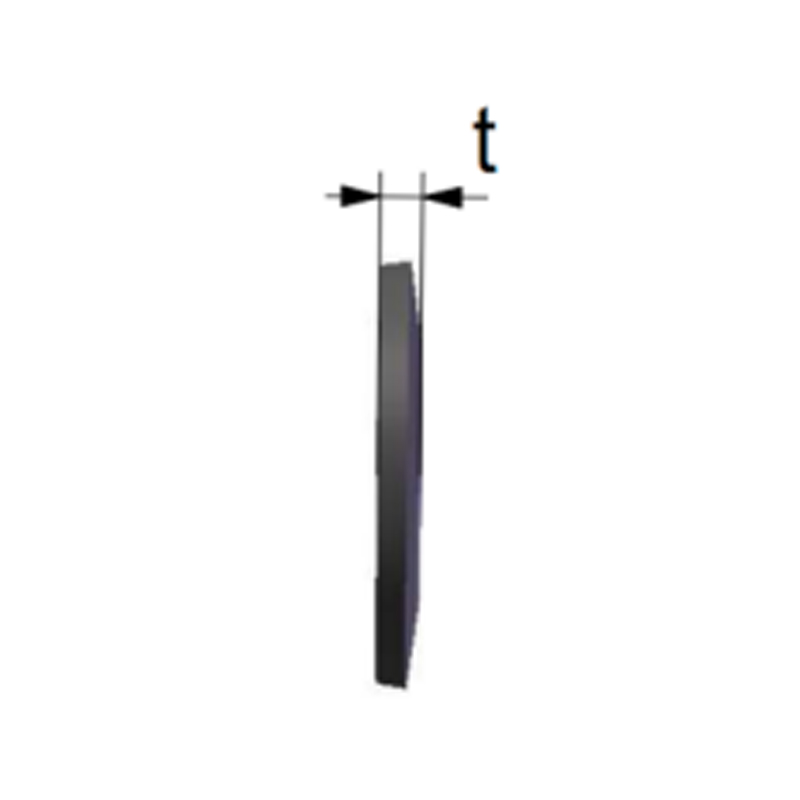

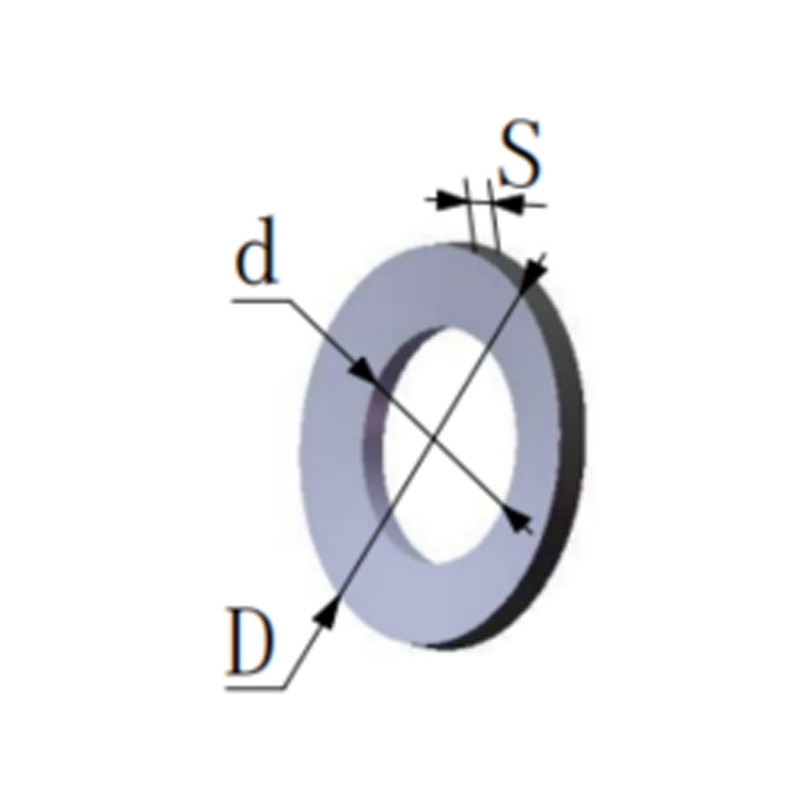

D: panloob na diameter; D: panlabas na diameter; S: kapal; T: Taas $ $

High-load Belleville Spring Washer-DIN2093

D1 Spec D S Tol t Tol
4.2
4.2*8 $ $
8
0.2≤s≤0.6 $ $
 0.02 0.06 $ $
S ＜ 1.25 $ $
 0.10 0.05
5.2
5.2*10 $ $
10
0.2≤s≤0.6 $ $
 0.02 0.06 $ $
S ＜ 1.25 $ $
 0.10 0.05
6.2
6.2*12.5 $ $
12.5
0.2≤s≤0.6
 0.02 0.06 $ $
S ＜ 1.25 $ $
 0.10 0.05
7.2
7.2*14 $ $
14
0.2≤s≤0.6 $ $
 0.02 0.06 $ $
S ＜ 1.25 $ $
 0.10 0.05
8.2
8.2*16 $ $
16
0.2≤s≤0.6 $ $
 0.02 0.06 $ $
S ＜ 1.25 $ $
 0.10 0.05
9.2
9.2*18 $ $
18
0.6 ＜ S ＜ 1.25
 0.03 0.09
1.25≤s≤2.0 $ $
 0.15 0.08
10.2
10.2*20 $ $
20
0.6 ＜ S ＜ 1.25
 0.03 0.09
1.25≤s≤2.0 $ $
 0.15 0.08
11.2
11.2*22.5 $ $
22.5
0.6 ＜ S ＜ 1.25
 0.03 0.09
1.25≤s≤2.0 $ $
 0.15 0.08
12.2
12.2*25 $ $
25
0.6 ＜ S ＜ 1.25
 0.03 0.09
1.25≤s≤2.0 $ $
 0.15 0.08
14.2
14.2*28 $ $
28
0.6 ＜ S ＜ 1.25
 0.03 0.09
1.25≤s≤2.0 $ $
 0.15 0.08
16.3
16.3*31.5 $ $
31.5
1.25≤s≤3.8 $ $
 0.04 0.12 $ $
2.0 ＜ S≤3.0 $ $
 0.20 0.10
18.3
18.3*35.5 $ $
35.5
1.25≤s≤3.8 $ $
 0.04 0.12 $ $
2.0 ＜ S≤3.0 $ $
 0.20 0.10
20.4
20.4*40 $ $
40
1.25≤s≤3.8 $ $
 0.04 0.12 $ $
2.0 ＜ S≤3.0 $ $
 0.20 0.10
22.4
22.4*45 $ $
45
1.25≤s≤3.8 $ $
 0.04 0.12 $ $
2.0 ＜ S≤3.0 $ $
 0.20 0.10
25.4
25.4*50 $ $
50
1.25≤s≤3.8 $ $
 0.04 0.12 $ $
2.0 ＜ S≤3.0 $ $
 0.20 0.10
28.5
28.5*56 $ $
56
3.8 ＜ S≤6.0 $ $
 0.05 0.15
3.0 ＜ S≤6.0 $ $
 0.30 0.15
31
31*63 $ $
63
3.8 ＜ S≤6.0 $ $
 0.05 0.15
3.0 ＜ S≤6.0 $ $
 0.30 0.15
36
36*71 $ $
71
3.8 ＜ S≤6.0 $ $
 0.05 0.15
3.0 ＜ S≤6.0 $ $
 0.30 0.15
41
41*80 $ $
80
3.8 ＜ S≤6.0 $ $
 0.05 0.15
3.0 ＜ S≤6.0 $ $
 0.30 0.15
46
46*90 $ $
90
3.8 ＜ S≤6.0 $ $
 0.05 0.15
3.0 ＜ S≤6.0 $ $
 0.30 0.15
51
51*100 $ $
100
6.0 ＜ S≤8.0
 0.10 $ $
6.0 ＜ S≤14.0
 0.30 $ $
57
57*112 $ $
112
6.0 ＜ S≤8.0
 0.10
6.0 ＜ S≤14.0
 0.30 $ $
64
64*125 $ $
125
6.0 ＜ S≤8.0
 0.10 $ $
6.0 ＜ S≤14.0
 0.30 $ $
72
72*140 $ $
140
6.0 ＜ S≤8.0
 0.10 $ $
6.0 ＜ S≤14.0
 0.30 $ $
82
82*160 $ ​​$
160
6.0 ＜ S≤8.0
 0.10 $ $
6.0 ＜ S≤14.0
 0.30 $ $
92
92*180 $ $
180
6.0 ＜ S≤8.0 $ $
 0.10 $ $
6.0 ＜ S≤14.0
 0.30 $ $
102
102*200 $ $
200
6.0 ＜ S≤8.0
 0.10 $ $
6.0 ＜ S≤14.0
 0.30 $ $
112
112*275 $ $
225
6.0 ＜ S≤8.0
 0.10
6.0 ＜ S≤14.0
 0.30 $ $
127
127*250 $ $
250
6.0 ＜ S≤8.0
 0.10 $ $
6.0 ＜ S≤14.0
 0.30 $ $
Tungkol sa amin
Anhui Ningguo Dongbo Fastener Co., Ltd.
Ang Dongbo ay itinatag noong Setyembre 2005 na may isang rehistradong kapital na 47.72 milyon. Matatagpuan ito sa National Ningguo Economic and Technological Development Zone, sumasaklaw sa isang lugar na 91 ektarya, at sa kasalukuyan ay may higit sa 420 empleyado. Ang kumpanya ay nakatuon sa paggawa ng mga pagpapanatili ng mga singsing sa loob ng 46 taon at isang propesyonal na pakyawan na mga tagagawa ng snap singsing at OEM/ODM snap retaining singsing na pabrika, na gumagawa ng mga tagapaghugas ng basura (bilog, butterfly, spherical), pagpapanatili ng mga singsing, nababanat na mga cylindrical pin at iba pang mga serye ng mga produkto at hindi pamantayan na pasadyang mga stamping na bahagi. Ito ay isang high-tech na negosyo na may malaking sukat, maraming mga uri, kumpletong mga pagtutukoy, at pinagsamang pagmamanupaktura, R&D at mga benta sa industriya.
Sertipiko ng karangalan
  • CNAs
  • IATF16949
  • Mga Sertipiko
  • ISO14001
  • Mga Sertipiko
  • Mga Sertipiko
  • Mga Sertipiko
  • Mga Sertipiko
  • Mga Sertipiko
  • Mga Sertipiko
  • Mga Sertipiko
  • Mga Sertipiko

Balita

  • Sep 30,2025

    Ang papel ng disenyo ng uka sa pagganap ng mga panloob na bilog

    Panloob na mga bilog ay isang mahalagang uri ng pagpapanatili ng singsing, malawak na inilalapat sa engineering at pagmamanupaktura upang ma -secure ang mga sangkap ng makina sa loob ng isang hubad. Ang mga mali...

    Tingnan pa
  • Sep 22,2025

    Pagganap ng hindi kinakalawang na asero na mga bilog sa mga high-stress at high-vibration environment

    Ang mga hindi kinakalawang na asero na bilog, na kilala rin bilang pagpapanatili ng mga singsing o snap singsing, ay mga mahahalagang sangkap sa mga mekanikal na pagtitipon, na nagbibigay ng ligtas na pagpoposisyon ng...

    Tingnan pa
  • Sep 18,2025

    Panlabas na mga bilog: disenyo, pag -andar, aplikasyon, at mga pananaw sa merkado

    Sa mechanical engineering at pang -industriya na pagmamanupaktura, ang pagpapanatili ng mga sangkap nang ligtas sa lugar ay mahalaga para sa parehong kaligtasan at pagganap. Kabilang sa mga pinaka -malawak na ginagami...

    Tingnan pa
  • Sep 12,2025

    Paano nag -aambag ang 50CRv4 na tagapaghugas

    Sa mga mekanikal na pagtitipon, ang mga bolted na koneksyon ay kabilang sa mga pinaka -malawak na ginagamit na pamamaraan ng pangkabit. Ang kanilang pagiging maaasahan, gayunpaman, ay nakasalalay hindi lamang sa mga b...

    Tingnan pa
High-load Belleville Spring Washer-DIN2093 Industry knowledge

Paano Pinipigilan ng DIN2093 Belleville Washers

Ang mga tagapaghugas ng Belleville ay mga hugis-conical na bukal na idinisenyo upang mahawakan ang mga axial load. Kapag naka -compress sa ilalim ng presyon, nag -iimbak sila ng potensyal na enerhiya, na maaaring pakawalan kung kinakailangan. Ang natatanging pag -aari na ito ay ginagawang perpekto para sa mga aplikasyon kung saan kinakailangan ang pare -pareho na pag -igting o kabayaran para sa pag -relaks ng bolt. Tinutukoy ng pamantayang DIN2093 ang disenyo, sukat, at pamantayan sa pagganap para sa mga tagapaghugas na ito, tinitiyak ang kanilang kalidad at pagiging maaasahan sa mga industriya.

Ginawa mula sa mga materyales na may mataas na pagganap tulad ng 51crv4, 50crv4, 50crva, at 60si2mn, din2093 Ang mga tagapaghugas ng Belleville ay nagpapakita ng mahusay na paglaban sa pagkapagod, paglaban sa kaagnasan, at lakas. Bilang karagdagan, ang mga advanced na paggamot sa ibabaw tulad ng phosphating, dacromet, at jumet ay karagdagang mapahusay ang kanilang tibay at kakayahang umangkop sa mga malupit na kapaligiran.

Paano nila maiiwasan ang pag -loosening?
Ang isa sa mga pinaka makabuluhang hamon sa mga mekanikal na pagtitipon ay ang pag -loosening ng bolt na sanhi ng panginginig ng boses, pagpapalawak ng thermal, o dinamikong paglo -load. Sa paglipas ng panahon, maaari itong humantong sa mga tagas, misalignment, o kahit na mga pagkabigo sa sakuna. DIN2093 Belleville Washers Mabisa ang tugunan ang isyung ito sa pamamagitan ng kanilang kakayahang mapanatili ang patuloy na presyon sa pagitan ng mga koneksyon sa flange.

Kapag ang mga bolts ay nagsisimulang mag -slacken dahil sa mga panlabas na puwersa, ang nakaimbak na potensyal na enerhiya sa washer ng Belleville ay pinakawalan, na binabayaran para sa anumang pagkawala ng preload. Ang mekanismo ng pag-aayos ng sarili na ito ay nagsisiguro na ang koneksyon ay nananatiling mahigpit at ligtas, sa gayon ay maiiwasan ang mga pagtagas at pagpapanatili ng integridad ng istruktura ng pagpupulong.

Bukod dito, ang unipormeng pamamahagi ng stress - mula sa panloob na diameter hanggang sa panlabas na gilid - ay sumusulat na ang puwersa na inilalapat ay pantay na ipinamamahagi, na binabawasan ang mga naisalokal na konsentrasyon ng stress na maaaring kung hindi man ay humantong sa napaaga na pagkabigo.

Pagpapahusay ng kahabaan ng kagamitan
Higit pa sa pag -iwas sa pag -loosening, ang DIN2093 Belleville Washers ay malaki ang naiambag sa pagpapalawak ng habang -buhay na kagamitan. Narito kung paano:

Shock Absorption: Ang mga tagapaghugas na ito ay kumikilos bilang mga damper, sumisipsip ng mga shocks at panginginig ng boses na kung hindi man ay ililipat nang direkta sa mga fastener at nakapalibot na mga sangkap. Sa pamamagitan ng pag -cushion ng mga epekto na ito, binabawasan nila ang pagsusuot at luha sa mga kritikal na bahagi, pinalawak ang kanilang buhay sa pagpapatakbo.
Proteksyon ng mga fastener: Ang kinokontrol na pagpapapangit ng mga tagapaghugas ng Belleville ay tumutulong sa mga bolts ng kalasag at mga mani mula sa labis na pilay, binabawasan ang panganib ng thread stripping, galling, o breakage. Ang proteksyon na ito ay lalong mahalaga sa mga kapaligiran na may mataas na stress tulad ng automotive, aerospace, at pang-industriya na makinarya.
Ang kakayahang umangkop sa mga dynamic na kondisyon: kung ito ay pagbabago ng temperatura, iba't ibang mga naglo -load, o mga cyclic stress, DIN2093 Belleville Spring Washer Magbigay ng pare -pareho ang pagganap sa ilalim ng pagbabago ng mga kondisyon. Ang kanilang kakayahang iakma ay nagsisiguro ng matatag na operasyon at pinaliit ang mga pangangailangan sa pagpapanatili sa paglipas ng panahon.
Pagpapasadya para sa mga tukoy na aplikasyon: Ang mga kumpanya tulad ng Anhui Ningguo Dongbo Fastener ay nag -aalok ng mga pinasadyang mga solusyon upang matugunan ang mga tiyak na kinakailangan. Mula sa pagpili ng materyal hanggang sa mga pasadyang sukat at paggamot sa ibabaw, ang mga tagapaghugas ng basura ay maaaring mai -optimize para sa halos anumang aplikasyon, karagdagang pagpapahusay ng kanilang pagiging epektibo.

Mga aplikasyon sa buong industriya
Ang kakayahang umangkop ng DIN2093 Belleville Washers ay ginagawang kailangan sa kanila sa isang malawak na hanay ng mga sektor:
Automotibo: Ginamit sa mga sistema ng suspensyon, mga mount ng engine, at mga mekanismo ng pagpepreno upang sumipsip ng mga shocks at maiwasan ang pag -loosening.
Enerhiya: Kritikal sa mga pipelines, balbula, at turbines upang mapanatili ang mga panggigipit ng sealing at pigilan ang mga puwersang panginginig ng boses.
Konstruksyon: Nagtrabaho sa mabibigat na makinarya at mga kasukasuan ng istruktura upang matiyak ang katatagan at kaligtasan.
Electronics: Magbigay ng tumpak na kontrol sa pag -igting sa pinong mga asembleya, pagprotekta sa mga sensitibong sangkap mula sa pinsala.
